Yan kayma testi kalibrasyonu için hassaslık diyalog göstergesi

Yan kayma testinin kalibrasyonu için numara göstergesi

Ürün Genel Görünümü

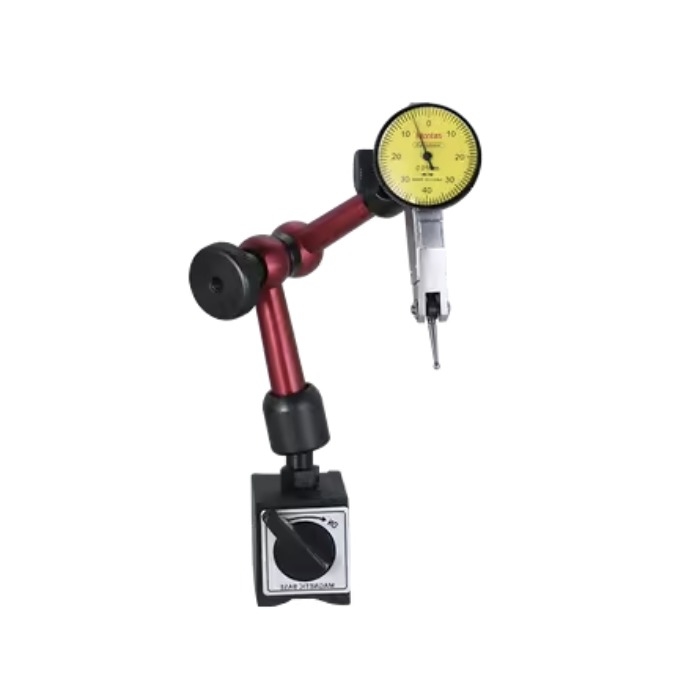

Bir diyalog göstergesi, genellikle yan kayma testçilerinin kalibrasyonu için kullanılan yüksek hassasiyetli mekanik yer değiştirme ölçüm aracıdır.Bu statik yük koşullarında kayma plakanın hafif yan kayma ölçer, kullanıcıların testçinin ofset hatalarının olup olmadığını değerlendirmelerine ve sensör çıkışlarının doğruluğunu doğrulamasına izin verir.Kalibrasyon platformlarıYa da kaydırıcı cihazlar.

Kalibrasyon Neden Gerekli?
Testin Doğruluğunu Sağlayın
Yan kayma test cihazları, bir aracın ön tekerlek hizalanma durumunu değerlendirmek için kullanılır.Hem güvenliği hem de uyumluluğu etkileyen.

Düzenleyici ve kalite standartlarına uymak
Araç denetimleri için ulusal standartlara göre (örneğin, Çin'de GB21861)Yan kayma test cihazları, ölçülen kayma değerlerinin kabul edilebilir hata aralığı içinde olduğundan emin olmak için periyodik olarak kalibre edilmelidir (genellikle ±1 m/km veya ±0.5 m/km).

Sensör doğrusallığını ve istikrarını doğrula
Düğme göstergesi tarafından gösterilen fiziksel hareket, sistem tarafından gösterilen kayma değeri ile karşılaştırılarak,kullanıcılar sensör çıkış sıfır noktası sürüklenmesi veya ölçekleme hataları acı olup olmadığını belirleyebilir.

Nasıl Kullanılır
1Hazırlık.
Yan kayma test cihazının yüzeyini temizleyip kaydırıcı levhanın veya rayın serbestçe hareket etmesini sağlayın.

Standart kayma plağı veya kalibrasyon bloğu, test cihazının rulo mekanizmasına monte edilir.

Düğme göstergesini platformun kenarına veya bir kalibrasyon basamağına yerleştirin ve gösterge ucunun uygun önceden yüklenme (genellikle 0.0'dan daha az) ile kaydırıcı plakanın kenarına temas ettiğinden emin olun.1 mm).

2Kalibrasyon Adımları
Düğmeyi sıfırlamak: Düğme göstergesini ışık önceden yüklendiğinde uçunu kalibrasyon plağıyla hizalayarak sıfıra ayarlayın.

Plağı kaydırın: Kayma plağı yavaşça kaydırarak test cihazının üzerinden geçen bir aracın tekerleğinin hareketini simüle edin (genellikle ±10 mm yol).

Yer değiştirme kaydı: Bir arada, sayfa üzerinde gösterilen mekanik yer değiştirme değeri (mm) ve yan kayma test sisteminde gösterilen kayma değeri (m/km) kaydedilmelidir.

Dönüştürme ve karşılaştırma: Dönüştürme değerini bir kayma değerine (m/km) dönüştürün ve herhangi bir sapmayı hesaplamak için sistem değerine karşılaştırın.

Gerekirse ayarlayın: Eğer hata izin verilen toleransı aştıysa, sensör çıkışını, yazılım ölçeklendirme faktörünü veya kontrol modülü parametrelerini yeniden kalibre edin.
Notlar
Çap göstergesi, kullanılmadan önce sertifikalı bir ölçüm bloğu veya akredite bir metroloji ajansı tarafından doğrulanmalıdır (tipik hassasiyet: 0.01 mm).

Kalibrasyon plakası, doğru sonuçları sağlamak için sıkışmadan veya aşırı sürtünmeden sorunsuz hareket etmelidir.

Düzenli kalibrasyon her 6-12 ayda bir önerilir ve kalibrasyon kayıtları uygun şekilde belgelenmelidir.

Gerekirse çapraz doğrulama için bir lazer kaydırma sensörü veya dijital karşılaştırıcı da kullanılabilir.

Önerilen Kalibrasyon Seti
1 × Kılavuz tipi Çaplama Göstergesi (0?? 1 mm aralığı, 0,01 mm çözünürlük)

1 × Standart Kalibrasyon kayma plağı

1 × Montaj basamağı veya kalibrasyon kolu

1 × Kalibrasyon Günlüğü (Excel Şablonu)
